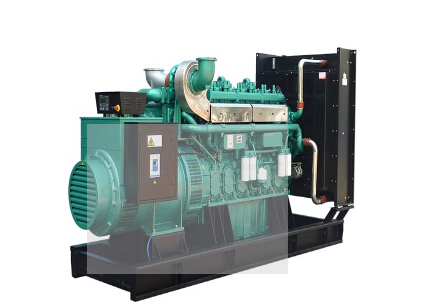

發電機組現在應用比較廣泛，但很多人都很清楚，發電機組的噪音也是很厲害的，那么如何避免電動機組的隔音效果，如何制造隔音罩和電動機組有尺寸是怎樣的尺寸比例呢？下面四川發電機組給我們?cè)敿?xì)的講述。

CHP和電站項目中，集裝箱式的設備都非常常見。發電機組集裝箱可分為兩大類：一體式帶底座集裝箱和無底座隔音罩。

帶底座集裝箱可露天布置，常見于電站類項目，箱體和發電機組可撬裝后整體運輸、安裝。而CHP項目中，尤其是樓宇式，幾乎都會有運輸通道和安裝空間的限制，無法將箱體整體運輸，所以通常采用先將機組就位在混凝土基礎上，再現場制作無底座隔音罩的方式。

集裝箱和隔音罩只是差在底座和施工方式上，基本結構沒有什么區別，按照功能可分為幾個塊：發電機組室、進風消音罩、排風消音罩、控制室、箱頂空間。估算尺寸的時候，把幾個模塊分別估出來，然后搭積木即可，集裝箱和隔音罩都用一樣的方法，只是室內的隔音罩會受場地影響更多一些。

發電機組室

在不考慮進排風的情況下，發電機組室大致如上圖所示。紅色區域?yàn)榘l(fā)電機端需要留出的檢修通道，黃色區域?yàn)閮蓚?cè)需要留出的檢修通道，棕色區域?yàn)檩o助設備安裝區。

紅色區域，通常為1-1.5米左右；較小尺寸0.5米左右，能過人即可，個別項目有幾乎緊貼箱體內壁的。如有足夠空間，可考慮發電機轉子抽出的長度，即比發電機的長度略少一些。

黃色區域，決定箱體寬度，要想讓人比較輕松的通行，則兩側都要留出0.6米以上的空間。極限情況下可以幾乎緊貼機組（如40尺標準箱改造型），檢修全靠開門。兩側通道的空間，通常是從發動機的外沿開始算，但有一個特例，顏巴赫6系機組兩邊自帶檢修平臺，在算通道寬度時，這個平臺無需考慮在內，還是按照發動機本體外沿就即可，平臺邊緣可以緊貼箱體內壁。

棕色區域，輔助設備安裝區，水泵、膨脹罐、板換等。通常留出2米*2米左右的面積，東西少就裝的寬松點，東西多就緊湊點，實在不行了就分上下層。對廣大業主爸爸來說，不需要考慮這些頭疼的細節，把要求提給集裝箱廠家的設計師， 然后坐等布置圖就好了。

輔助設備區域的特點，是設備多管道多。一臺機組集裝箱，基本要求是把這些設備和管道都裝下去；進階要求是裝下去之后所有設備（包括儀表閥門）檢修方便；更高的要求是在滿足以上兩條的情況下，還能留出能夠橫向通行的通道；較高是通道能夠讓人正常通行，不需要低頭彎腰而且沒有磕碰的風險。

一般來說，能做到第三級就已經很可以了，目前老劉所看到的大部分箱體都停留在第一和第二級之間。室內布置的項目里，有時會因?yàn)閳?chǎng)地原因，輔助設備安裝在箱體外

大部分發電機組的高度大約在2-2.5米左右，考慮到頂部需要有一定的空間，內空間需要3米左右。集裝箱再加上底座和頂棚的厚度，整體高度通常在3.2-3.4米。室內隔音罩的高度則完全看室內的空間，以及成本。有一些箱體會把頂部設計成可拆卸式，可以作為發電機組整體撤出的通道。

假設機組長度為X，寬度為Y，則常規發電機組室的尺寸為：

長：X+1.5米（發電機端）+2米（輔助設備）+1米（留空和箱體壁厚）

寬：Y+2*0.7（通道）+2*0.1（箱體壁厚）

高：3.2米-3.4米

一臺2MW左右燃?xì)獍l(fā)電機組的大概尺寸為6.5米*1.9米，則發電機組室的常規尺寸為11米*3.4米。

參考數據：400KW的機組大約3-3.5米長，1MW的機組大約5米長，寬度相差不多，均為1.6-1.9米左右

進風罩和排風罩

對隔聲罩而言，進排風消音罩是降噪的關鍵，因?yàn)闄C(jī)組以及風機的噪音都會從進排風口傳出。通常排風口位置是隔聲罩的噪音較大處。

進排風消聲罩的尺寸受兩個因素制約：通風量和噪音要求。風速越快，需要的通風面積就越大；噪音要求越高，需要的吸音面積就越大，結果就是進排風消音罩的尺寸也要越大。以通常1-2MW機組，一米處要求85db的要求來估算，進排風消音大約2米長，2米高。也可以根據現場條件做異形設計，但無論怎么設計，一定都會受到風量（通風面積）和噪音（消音面積）兩個條件的約束。在考慮現場布置時，進排風罩的尺寸必須考慮在內。

根據發電機組通風的要求，進風罩一定在發電機側，排風罩一定在對側。進排風罩可以根據通風降噪的要求、現場安裝條件限制有多種排布方式。

進排風罩既可以設計在箱體的端面，也可以設計在箱頂，排列組合一下，可以有平進平出，平進上出，上進平出，上進上出，以及嵌入箱體里面等多種方式。室內的無底座隔音罩，通常會采用上進上出，和廠房的通風系統關聯起來。

室外安裝的電站型項目通常會把控制室集成在箱體里，而CHP項目一般會單獨設置集控室。常規的控制室可以放下2-3面控制柜和配電柜，考慮到柜體厚度、柜體開門空間、人員操作空間、箱體壁厚，控制室一般長度在2米左右?？刂剖以谶M(jìn)風端或排風端都可以，但如果集成了控制室，相應的進排風消音罩會放到箱頂。

帶控制室的集裝箱

箱頂空間

從上面的圖里可以看出，在隔音罩頂上還有很大一塊空間，作為高度集成的安裝方式，這一塊空間顯然也不會被浪費。通常用來安裝散熱器、煙氣管道或脫硝等，個別項目也會把水泵等輔助設備也放到箱頂。

箱頂?shù)纳崞?/span>

箱頂?shù)目臻g有一個無法做調整的頑固角色：煙氣出口。煙氣管道管徑大，溫度高，偏偏散熱器又是怕高溫的，占地面積又大，如果碰上哪個項目要求散熱器和脫硝都要放到箱頂上去，又是一個逼死設計師的任務了。

把以上的部件全部綜合起來估算一下尺寸，仍以2MW機組為例：

不帶控制室上進上出風的隔音罩：11m*3.4m*3.2m，計入通風消音罩高整體度5米以上；

平進平出通風的隔音罩：16-17m*3.4m*3.2m，進排風罩散裝運輸現場拼裝。

除了設備本身布置的原因，集裝箱尺寸還有一個重要限制因素：運輸。這種集裝箱通常采用17.5米低板車運輸，這種車較長能夠容納14米的設備。車板高700，裝貨后略微下壓，公路上常見的限高是4米，留給集裝箱的高度也就是3.3米左右。寬度受限于高速收費站，高速收費站超寬通道3.5米，再寬的就很尷尬了。當然，在鈔票面前，這些都不是問題，啥擋路拆啥，老劉見過較大的一體式運輸?shù)募b箱有4.6m*4.4m。

無底座隔音罩不存在運輸尺寸限制的問題，只要夠壕，可以隨意任性。

運輸機組集裝箱的平板車

出于一些特定的需求和場合，還可以有一些特殊的布置方式，比如把2MW的機組，連同散熱器和消音器全部塞進一個40尺標準集裝箱里，但這種極度追求運輸方便設計，降噪效果、檢修空間顯然就沒法顧及了。

常見的燃?xì)鈾C(jī)型中，MWM的TCG2032（即CAT的CG260）是中速機，機組的外形尺寸明顯要大，同時還有一些特殊設計，因此隔音罩的設計完全不同，不能簡單套用以上方法估算。這款機型的隔音罩的常規尺寸為18米（長）*4.5米（寬）*4.5米（高）

電動機組成了很多場合比較適合的機械設備，被廣泛應用，但是電動機組的噪音也是特別大的，所以給電動機組加上隔音罩也是對人們的一種健康保護，以上四川電動機組廠家給我們講述的這些問，希望對大家有所幫助，更多專業問題，歡迎來電咨詢:
